Dans un contexte où les normes électriques deviennent de plus en plus cruciales pour assurer la sécurité et la durabilité des installations, la mise en pratique de ces normes lors de l’enterrement de gaines électriques revêt une importance particulière. L’utilisation de gaines électriques enterrées n’est pas seulement une question de conformité, mais aussi un impératif de sécurité et de pérennité dans le cadre des projets de construction. Comprendre les enjeux liés à l’utilisation correcte des gaines, les normes associées, ainsi que les techniques appropriées de mise en œuvre est essentiel pour toute personne concernée par le domaine de l’électricité. La norme NF C 15-100, en particulier, offre un cadre rigoureux pour les installations électriques dans les espaces extérieurs. Avec des réglementations claires sur les profondeurs d’enfouissement, le choix des matériaux, et les techniques de protection, cette norme vise à prévenir les risques d’accidents électriques et garantir le bon fonctionnement des installations sur le long terme.
Comprendre l’importance de la gaine électrique enterrée
La gaine électrique enterrée joue un rôle fondamental dans la protection des câbles électriques. Elle permet de les isoler des éléments extérieurs susceptibles de causer des dommages, comme l’humidité, les rongeurs et les mouvements de terrain. L’usage d’une gaine est donc impératif lors de l’enfouissement de câbles afin de respecter les règles de sécurité. Les câbles exposés directement à la terre peuvent s’user rapidement, ce qui engendrerait des risques d’électrocution ou d’incendie. Ainsi, utiliser une gaine appropriée est non seulement une exigence réglementaire mais un geste de prudence incontournable.
Les gains électriques se déclinent généralement en deux types principaux : la gaine ICTA et la gaine TPC. La gaine ICTA, souvent utilisée pour les installations de moindre envergure, est flexible et peut facilement être ajustée aux différents parcours de câbles. En revanche, la gaine TPC, plus rigide, est recommandée pour des installations plus conséquentes. Cette dernière offre une meilleure protection grâce à sa structure robuste. Avant d’engager des travaux, il est crucial d’évaluer les besoins spécifiques de chaque projet afin de choisir le type de gaine le plus adapté.
Les avantages d’une gaine électrique enterrée
Les gaines électriques enterrées présentent plusieurs avantages. Premièrement, leur installation permet de sécuriser l’alimentation électrique en évitant les risques d’accidents. Deuxièmement, elles contribuent à la longévité des infrastructures électriques, en évitant l’usure prématurée des câbles grâce à une protection adéquate. Cette démarche préventive est également synonyme d’économies à long terme, en réduisant les coûts de maintenance et de réparation.
En outre, l’utilisation de gaines électriques enterrées offre une plus grande flexibilité lors des projets d’installation. En effet, les terrains modifiables ou les aménagements paysagers peuvent être pris en compte sans compromettre la sécurité ou l’intégrité des réseaux électriques. Par exemple, dans des projets de jardinage ou de développement extérieur, les gaines permettent de s’adapter facilement à des modifications futures.
Les normes à respecter pour l’enterrement des gaines
Conformément à la norme NF C 15-100, plusieurs règles doivent être respectées lors de l’enterrement des gaines électriques. Cette norme impose notamment des profondeurs minimales d’enfouissement et des dimensions précises pour les tranchées. Pour une installation standard, la profondeur doit être d’au moins 65 cm, alors qu’une profondeur de 85 cm est requise pour les zones carrossables. Ces mesures garantissent que les gaines ne seront pas écrasées par une circulation de véhicules, protégeant ainsi les câbles contre des dommages potentiels.
De plus, la large de la tranchée doit être d’environ 30 cm, permettant un passage facile des câbles tout en offrant suffisamment d’espace pour les travaux. Chaque installation doit aussi prendre en compte la distance de sécurité avec d’autres réseaux enterrés, qu’ils soient électriques ou non, afin d’éviter toute interférence.
Matériaux et méthodologie d’installation
La norme NF C 15-100 prescrit également l’utilisation de matériaux appropriés pour garantir la sécurité des installations. Les câbles doivent être protégés par des gaines TPC ou des gaines ICTA selon le type d’application. Ces gaines ne doivent pas être en contact direct avec la terre. Cela implique, au moment de la mise en place, de prévoir un lit de 10 cm de sable sous et sur la gaine. En plus de cela, un grillage avertisseur rouge est requis pour signaler la présence de réseaux électriques enterrés. Il doit être installé au-dessus de la gaine afin de prévenir d’éventuels accidents lors de travaux futurs.
Pour assurer une installation conforme, il convient de suivre scrupuleusement les étapes d’enfouissement, qui incluent la dérivation du courant, la création de la tranchée, l’installation de la gaine, et enfin le rebouchage. Chaque phase de l’installation doit être réalisée avec précision pour garantir la sécurité et la fonctionnalité du réseau électrique.
Choisir le bon diamètre pour la gaine électrique
Le choix du diamètre de la gaine électrique est primordial pour le bon fonctionnement des installations électriques enterrées. La norme indique que le diamètre doit être choisi en fonction du nombre et de la section des câbles à faire passer. Généralement, les diamètres couramment utilisés varient entre 16 mm et 32 mm. Il est recommandé de prévoir un diamètre supérieur à celui dont on pense avoir besoin, afin de faciliter d’éventuels ajouts de câbles futurs.
| Diamètre (mm) | Utilisation recommandée |
|---|---|
| 16 | Pour une seule installation avec un câble de faible section |
| 20 | Pour les installations domestiques standard |
| 25 | Pour plusieurs câbles ou des sections plus importantes |
| 32 | Pour les installations plus conséquentes |
Il est ainsi crucial de bien évaluer vos besoins avant de décider du diamètre, car des choix inadéquats peuvent engendrer des complications lors des raccordements ultérieurs.

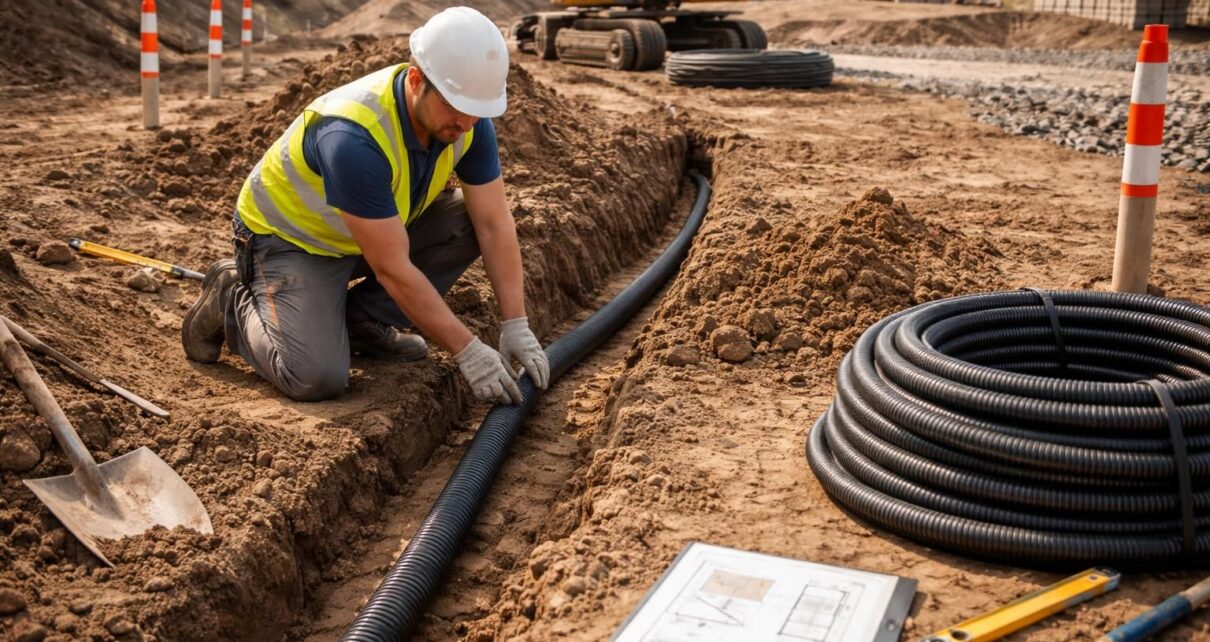

Les étapes essentielles pour enterrer une gaine électrique
Pour réaliser une installation électrique conforme, voici les étapes clés à suivre pour enterrer une gaine électrique :
- Couper le courant pour garantir la sécurité durant les travaux.
- Établir un plan d’installation pour définir le parcours de la tranchée.
- Marquer au sol le parcours à l’aide de peinture, pour une exécution précise.
- Creuser la tranchée selon les dimensions requises.
- Préparer le fond de la tranchée avec une couche de 10 cm de sable.
- Installer la gaine en veillant à la position correcte pour faciliter le passage des câbles.
- Recouvrir la gaine avec 10 cm de sable et poser le grillage avertisseur dessus.
- Reboucher la tranchée en consolidant avec de la terre.
Respecter ces étapes permet de garantir une installation sécurisée et conforme aux exigences de la norme NF C 15-100, tout en facilitant l’accès à l’installation en cas de travaux futurs.
Conseils pratiques pour la sécurité et la conformité
Pour bénéficier d’une installation électrique durable et sécurisée, plusieurs conseils pratiques peuvent être appliqués. Il est conseillé d’utiliser des gaines TPC pour des sections plus importantes, car elles offrent une protection renforcée. Prendre en compte l’environnement du chantier est également essentiel, comme maintenir une distance de sécurité avec d’autres réseaux souterrains, notamment les conduites d’eau ou de gaz, pour éviter des interférences.
Lors des travaux, il est judicieux de privilégier des câbles adaptés aux circonstances d’installation. Les câbles conçus pour une pose enterrée doivent impérativement être utilisés, afin d’éviter tout risque pour la sécurité. Enfin, les matériaux, tels que les grilles avertisseuses et les sels pour les câbles, doivent être conformes pour garantir tous les niveaux de protection requis par la norme.
Documentation et vérification des installations
Avant de mettre en service toute installation électrique, il est impératif de procéder à une vérification de conformité via un consuel électrique. Ce dernier implique l’examen de l’intégralité de l’installation par des professionnels afin de s’assurer qu’elle respecte toutes les normes en vigueur. En France, il existe différents types de consuel en fonction de l’utilisation de l’installation, notamment pour les usages domestiques ou de production d’énergie.
Obtenir un certificat de conformité est une étape essentielle, car il permet non seulement de garantir la sécurité des utilisateurs, mais également de faciliter la mise en service par votre fournisseur d’électricité. Les installations non conformes peuvent entraîner de sérieuses dangers, tant pour les usagers que pour l’intégrité des infrastructures.
Les tendances émergentes dans le secteur des installations électriques enterrées
Alors que le domaine des installations électriques continue d’évoluer, plusieurs tendances émergent pour améliorer la sécurité et la durabilité des réseaux électriques enterrés. Entre l’usage de nouveaux matériaux plus résistants et innovants, et l’intégration de technologies intelligentes pour le contrôle et la surveillance des installations, le secteur se modernise. Par exemple, l’usage de capteurs pour surveiller l’intégrité des câbles et détecter les anomalies en temps réel est une évolution significative. Ces technologies permettent une gestion proactive des infrastructures, évitant ainsi des pannes potentielles et des coûts de réparation conséquents.
Les projets de construction de demain se tournent donc vers des solutions plus durables et efficaces, intégrant davantage de normes environnementales et de sécurité. Reconnaître l’efficacité et la sécurité des installations électriques enterrées est une étape primordiale, et il est crucial de rester informé des nouvelles normes et recommandations dans ce domaine.
