On a tous vécu la scène : le disjoncteur est coupé, les fils sortent de la boîte d’encastrement, et on se demande lequel va où. Brancher un bouton poussoir Legrand n’a rien de sorcier, mais une erreur de câblage ou un oubli de sécurité peut transformer une opération simple en incident. Ce guide part du terrain, pas d’un schéma théorique, pour poser les bons réflexes avant même de toucher un fil.
Vérifier l’absence de tension : le geste que les tutoriels survolent
Couper le disjoncteur au tableau ne suffit pas. Un autre circuit peut alimenter la boîte d’encastrement, ou quelqu’un peut réenclencher le disjoncteur pendant l’intervention. Sur le terrain, on utilise un vérificateur d’absence de tension (VAT) plutôt qu’un simple tournevis testeur à néon, dont la fiabilité reste limitée.
Le VAT se teste sur une source connue avant et après la mesure sur le circuit. Cette double vérification confirme que l’appareil fonctionne correctement et que les fils sont bien hors tension.
Autre précaution souvent absente des guides grand public : condamner physiquement le disjoncteur. Un morceau de ruban adhésif ne remplace pas un dispositif de consignation, mais au minimum, on appose une étiquette visible sur le tableau pour signaler les travaux en cours. Dans une maison où plusieurs personnes circulent, ce réflexe évite la réalimentation accidentelle du circuit.
Câblage bouton poussoir Legrand : comprendre le circuit avant de brancher
Le bouton poussoir ne fonctionne pas comme un interrupteur classique. Un interrupteur maintient sa position (allumé ou éteint). Le poussoir, lui, revient en position initiale dès qu’on relâche la pression. Il envoie une impulsion au télérupteur, qui commute l’éclairage.
Le rôle du télérupteur dans le circuit
Le télérupteur, installé dans le tableau électrique, reçoit l’impulsion du bouton poussoir sur sa borne de commande (souvent marquée A1 ou 1). À chaque impulsion, il change l’état du circuit d’éclairage. C’est lui qui « mémorise » si la lampe doit rester allumée ou éteinte.
Côté bouton poussoir, le branchement reste simple : la phase arrive sur une borne, et le retour bouton repart vers la borne de commande du télérupteur. Le neutre, lui, va directement au télérupteur et à la lampe sans passer par le poussoir.
Identifier les fils dans la boîte d’encastrement
Avant de couper le courant, on repère les fils sous tension avec un testeur sans contact. Ça permet de distinguer la phase du retour bouton. Une fois le circuit coupé et vérifié au VAT, on peut manipuler les conducteurs.
On trouve généralement deux fils dans la boîte d’encastrement du poussoir :
- Le fil de phase (rouge ou marron selon l’installation), qui amène le courant depuis le tableau
- Le fil de retour bouton (souvent orange ou violet), qui repart vers la borne de commande A1 du télérupteur
- Parfois un fil de terre (vert/jaune), raccordé à la borne de terre du mécanisme si le poussoir dispose d’un châssis métallique
Branchement du bouton poussoir Legrand : bornes automatiques ou à vis
Selon la gamme Legrand choisie (Céliane, Mosaic, Dooxie), le mécanisme du poussoir utilise des bornes automatiques ou des bornes à vis. Ce détail change la façon de préparer les fils.
Les bornes automatiques acceptent le fil dénudé par simple insertion. On enfonce le conducteur jusqu’au clic. Pour retirer le fil, on appuie sur le petit levier de déverrouillage. La longueur de dénudage doit correspondre au repère gravé sur le mécanisme, généralement visible sur le côté de la borne.
Avec des bornes à vis, on dénude le fil, on forme un crochet ou on l’insère droit selon le modèle, puis on serre la vis. Un serrage insuffisant provoque un échauffement à terme. Tirer légèrement sur le fil après serrage pour vérifier la tenue fait partie des réflexes de base.

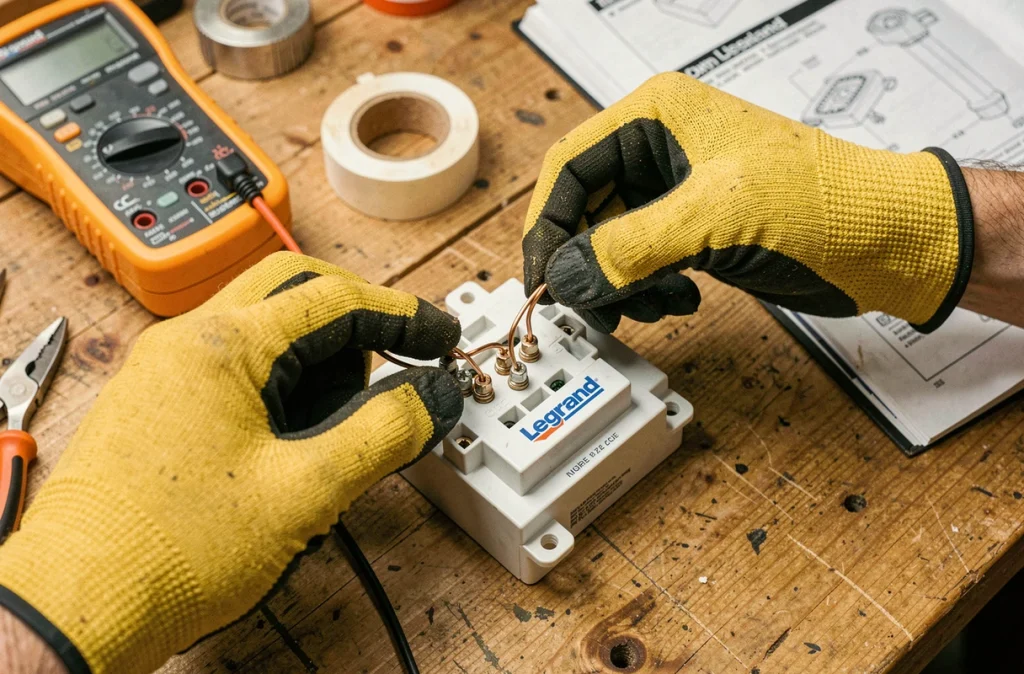

Étapes concrètes du raccordement
- Dénuder les fils sur la longueur indiquée par le repère du mécanisme (trop court, le contact est mauvais ; trop long, du cuivre dépasse de la borne)
- Raccorder le fil de phase sur la borne d’entrée du poussoir
- Raccorder le fil de retour bouton sur la borne de sortie, qui repart vers le télérupteur
- Connecter le fil de terre à la borne dédiée si elle existe sur le mécanisme
- Insérer le mécanisme dans la boîte d’encastrement sans pincer les fils, puis fixer les vis de maintien
- Clipser le support de plaque et la touche de commande
Test et dépannage après branchement du poussoir
On réenclenche le disjoncteur et on teste. Une pression sur le bouton doit provoquer un « clic » audible au niveau du télérupteur dans le tableau. Si la lampe s’allume et s’éteint à chaque impulsion, le câblage est correct.
Quand la lampe ne réagit pas
Si rien ne se passe, on coupe à nouveau le disjoncteur et on vérifie trois points. D’abord, la continuité entre le poussoir et le télérupteur : un fil mal inséré dans une borne automatique ne fait pas contact. Ensuite, le raccordement côté télérupteur : le retour bouton doit arriver sur la borne de commande, pas sur le circuit de puissance. Enfin, l’état du télérupteur lui-même, qui peut être défaillant sur une installation ancienne.
Si plusieurs boutons poussoirs commandent le même éclairage, tous les retours boutons se raccordent en parallèle sur la même borne de commande du télérupteur. Un seul fil mal branché dans la chaîne peut bloquer l’ensemble, les retours varient sur ce point selon la topologie du câblage existant.
Le branchement d’un bouton poussoir Legrand reste une opération accessible à condition de respecter la séquence : consignation du circuit, vérification au VAT, repérage des fils, raccordement méthodique, test. Chaque étape protège la suivante. Sauter la vérification d’absence de tension pour gagner deux minutes, c’est le raccourci qui coûte le plus cher.
